De la conception CAO à l'échantillon initial validé, les six étapes qui transforment un plan en outillage de production
Fabriquer un moule d'injection, ce n'est pas usiner un bloc d'acier : c'est concevoir une machine. L'outillage doit remplir une empreinte de matière fondue sous pression, la refroidir de façon homogène, puis s'ouvrir et éjecter la pièce sans la marquer — plusieurs centaines de milliers de fois. Le parcours qui mène du plan de la pièce au premier lot validé passe par six étapes, dont aucune ne peut être escamotée sans se payer plus tard.
Étude de la pièce, puis conception du moule
Tout commence par l'analyse de la pièce elle-même. Épaisseurs, dépouilles, nervures, rayons : une géométrie qui semble anodine sur un écran peut être impossible à démouler ou générer des retassures visibles. Le bureau d'études propose les adaptations nécessaires, sans dénaturer la fonction ni l'aspect. Vient ensuite la conception de l'outillage : nombre d'empreintes calibré sur le volume annuel, position et type des points d'injection, plan de joint, système d'éjection, circuits de régulation. C'est à ce stade que se décident le temps de cycle et la stabilité dimensionnelle futurs.
Usinage, montage et essais

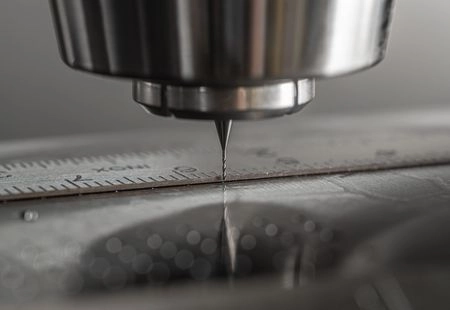

L'usinage transforme la conception en pièces d'acier : empreintes, noyaux, éléments mobiles, plaques. Chaque élément est contrôlé dimensionnellement avant montage. Le moule est ensuite assemblé, ses circuits raccordés, ses mouvements vérifiés à vide. Arrive alors la campagne d'essais : montage en presse, réglages matière, injection des premières pièces. C'est là qu'apparaissent les corrections à faire — un remplissage incomplet, une bavure, une déformation au refroidissement. Ces retouches sont normales : un moule se met au point, il ne sort jamais parfait du premier essai.
« Quand le concepteur du moule est dans le même bâtiment que la presse d'essai, une correction se décide le matin et se vérifie l'après-midi. C'est ce qui fait la différence sur les délais de mise au point. »
Validation et entrée en série
La dernière étape est la validation formelle : contrôle dimensionnel complet, contrôle d'aspect, et remise de l'échantillon initial accompagné de son rapport. C'est ce document qui fait référence pour toute la vie de la pièce. Une fois validé, le moule entre en production et rejoint le plan de maintenance préventive. Comptez généralement de six à douze semaines entre la validation de la conception et les premières pièces d'essai, selon la complexité de l'outillage — un délai porté par la fabrication du moule, pas par l'injection.
